多媒体即插即用

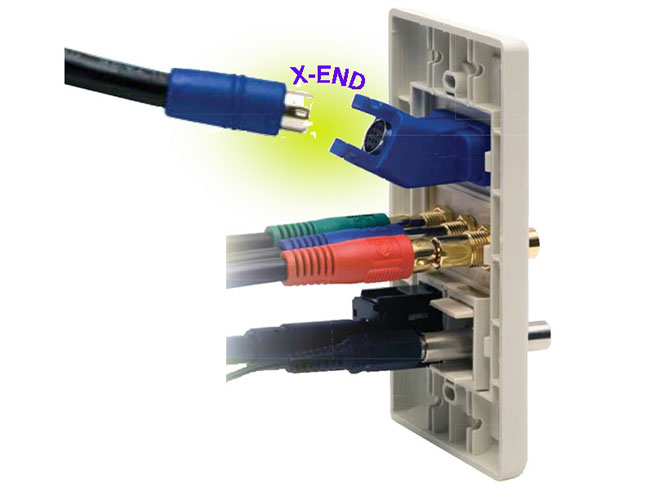

1、i Station X-ENDTM多媒体即插即用型AV系统

X-ENDTM技术参数
i Station X-ENDTM多媒体即插即用型AV系统
优点

◆ 作为第一个真正的视频系统

◆ 无需在工地现场端接;

◆ 用于多方面应用和连接器的配置;

◆ 定制长度可减少线材浪费。

可靠性

锁定界面确保端接的吻合性

容量

小型化可允许6个凯斯通连接器排成一排之间没有任何限制。

良好的拉力测试

模具的设置可在线缆和连接器安装时保护其安装性能。

多元化

允许用户在不变更水平缆线的情况下,通过变更跳线或尾纤来更换不同应用。

特征

水平缆线很容易填充3/4"的导管;

4"连接器尾部可在容量限制内提供灵活的安装方式;

传输性能可达1080p RGB (组件);

水平缆线可容纳12种不同视频音频的应用;

生产:100%的工厂测试

视频音频线缆设计可提供最小的信号损耗提供无与伦比的语音和视频信号;

规格

组件材料

阻燃剂高分子材料符合UL94V-0标准。

连接器(X-END)超级塑模。

PVC

吸光度:55

线缆种类

最小5毫米同轴,28线规,75欧姆

吸光度:320-稳压和非稳压

标准

UL中1863条所列

水平线缆:UL核定为CMP和CMR;

跳线线缆:UL核定为CM标准;

尾部应用线缆:UL核定为CMP标准。

X-END多插口AV系统是一个多专利产品可提供语音和视频连接。X-END多插口AV系统包括12个不同的模块和跳线用于专门的AV应用。

X-END多插口AV系统可减少安装的复杂性。其工厂测试的水平线缆可插入3/4"导管可减少端接和测试时间。

X-END多插口AV系统使用的灵活性可允许6个凯斯通连接器或者3个1U模块安装,同时可满足高达30个AV连接器安装到同一单排面板上。配有相关的最大型的和最具有创新的装配生产线,X-ENDAV系统为AV系统提供最简单的多功能解决方案用于AV设备的配线。

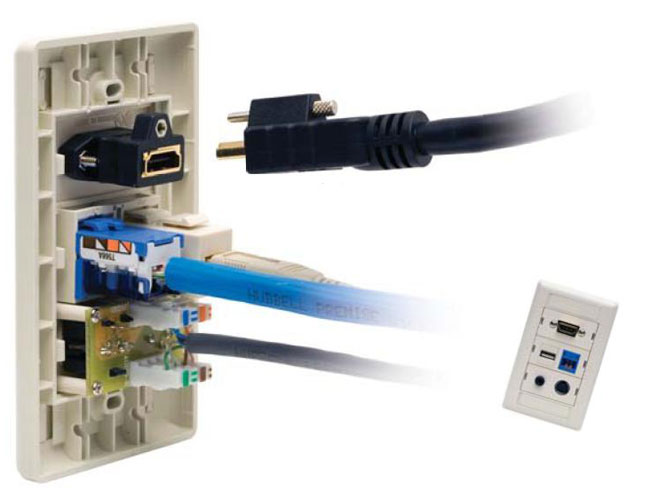

2、i Station HDMI1080p链接器和跳线

HDMI技术参数
i Station HDMI1080p链接器和跳线
性能

◆ 24线定制的103HDMI线缆设计标准用于1080p视频和完美的音频传输。

多功能性

◆ HDMI连接可支持合宝所有i Station产品,其中包括Work station,配置和串接。

简捷性

◆ HDMI即插即用型的特点是节省有效的现场安装和测试时间。

可靠性

◆ 锁定界面可以确保连接支柱的有效端接

◆ 良好抗拉能力

◆ 超模压连接可以保护线缆和连接器在安装后免受损伤。

容量

◆ 小型化连器可允许3HDMI连接器出现在同一排中。

规格

◆ 连接器:2个微英寸镀金外壳

◆ 版本:1.3

◆ 语音信号:PCM,DVD语音,超级语音CD,杜比高保真,数码影院

◆ 针数:19针。

优点

◆ 锁定连接界面

◆ 3"应用型跳线为安装容量问题提供灵活和可靠性

◆ 高保真1080p信号传输,符合HDMI标准

◆ 特制型长度不会造成线缆浪费。

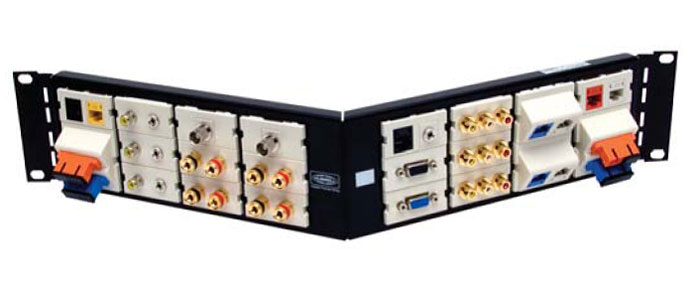

3、i Station多媒体配线架

i Station多媒体配线架
多媒体配线架特点:
带角度设计

带角度的设计省去了线缆管理,可以节约理线器的空间,并支持线缆从线槽进入

高性能的线缆拉力测试

可选择安装理线器,这样可更好的保证线缆受到最小的拉力

容量

在单位空间对提供更大的容量,可以灵活自由的选择所需的模块,

管理

中心线上清晰的标识,以便于各区域的线缆管理

安装简便

布局简洁,安装简易,无需安装工具
