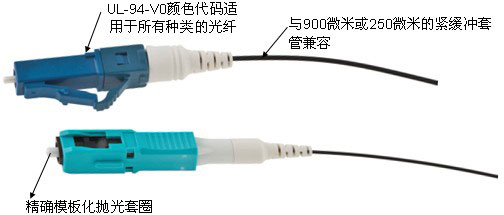

PROclickTM快速光纤端接连接器

PROclickTM快速光纤端接连接器

优点

◆ 可支持永久链路;

◆ 切线和端接不超过一分钟;

◆ CSI接入界面,具有图示索引和先进的端接技术;

◆ 无污染包装,包装盒可回收。

特征

◆ 精确低损耗抛光的连接器和整体拼接和光纤夹钳;

◆ 简单而快速的连接器端接,无需粘合剂无需抛光;

◆ 端接处的光传输可与光源传输原始数据吻合;

◆ 光纤可支持:OM1,OM2,OM3,OM4,SM;

◆ 宽泛的温度调节为光学性能的热地稳定性提供空间。

合宝新型预端接系统的预抛光SC和LC型连接器是非常可靠,低成本的端接解决方案,无需粘合剂,无需抛光。合宝的预端接系统的预抛光SC和LC型连接器提供一个快捷方便的端接方法,其主要特征是一根与预安装的切好光纤和一个索引匹配的预抛光的氧化锆套圈。平滑的光纤导槽和一个微米级光纤校正装置可以确保低损耗,高效率的端接。

利用一个已核定的光纤夹位法进行端接,使预端接系统的SC和LC型连接器在极端环境下的表现性能符合卓讯科技GR-32标准。端接时间不超过一分钟。简捷的将已剥好的光纤插入连接器,控制好其位置,将楔形夹移动至接近于光纤钳的位置。端接后用可视故障定位系统测试确保光纤接合到指定的连接器件上。

规格

◆ 插入损耗:标准0.5dB,最大0.75dB;

◆ 单模回波损耗:标准55dB,最大40dB;

◆ 多模回波损耗:标准35dB, 最小20dB;

◆ 耐用性:500圈<0.1dB(变化);

◆ 氧化锆套圈:

    L C:1.5mm抛光(PC,UPC标准)

    SC:2.5mm抛光(PC,UPC,APC标准)

标准

◆ 符合TIA-568-C.3标准;

◆ 符合卓讯GR-326断面几何学标准;

◆ 符合卓讯GR-326服务寿命测试;

◆ 符合IEC61754-20和TIA-604-10串接标准。

应用

◆ 万兆多模和单模的光纤网络;

◆ 建筑主干和水平光纤互联;

◆ 建筑间光信号处理器的进入端接;

◆ 数据中心和广域网主要的交叉焊接;

◆ 快捷的部署远程数据连接;

◆ 光纤到桌面(FTTX);

◆ 适用于低反射角的单模光纤。
